Distinguir entre grietas y fisuras y saber identificar las causas de su origen es de todo menos fácil. Empezamos con una serie de definiciones… vamos a resumir los casos más comunes de grietas en el hormigón que nos podemos encontrar!

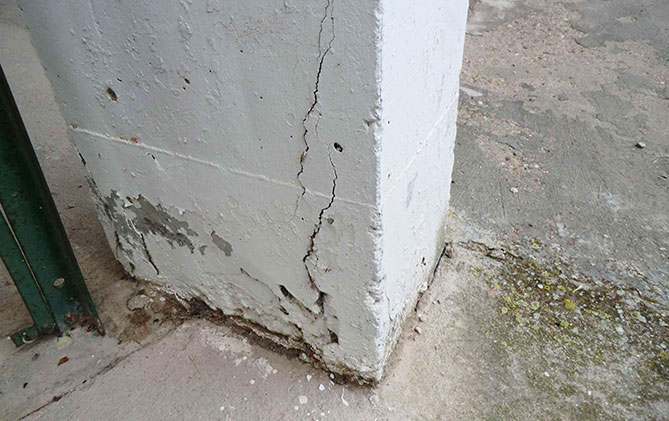

Tipos de fisuras y grietas en el hormigón.

Fisuras y grietas en el hormigón

A raíz del informe que estamos preparando para una comunidad con varios problemas en la estructura de su edificio hemos pensado aprovechar el blog para acercar la patología del hormigón a todo el mundo. Tampoco se trata de que seamos expertos, pero saber identificar algunos problemas típicos y llamar a un técnico puede ahorrarnos muchos disgustos. Vamos al tema…!

A priori puede parecer sencillo diferenciar entre una fisura y una grieta pero los expertos en patología no lo ven tan claro y manejan tres definiciones diferentes:

La primera definición hace referencia a las dimensiones y clasifica a las fisuras como aberturas de poca anchura que solo afectan al acabado superficial y a las grietas como aberturas de ancho superior a 1 mm que afectan a todo el espesor del elemento constructivo.

En resumen: es una grieta si abre más de 1 mm y afecta al elemento constructivo.

La segunda definición hace referencia al origen o causa de las roturas, así pues llamaremos fisura a las aberturas provocadas por los daños no estructurales y grieta a las producidas por daños estructurales.

En resumen: es una grieta si el daño es estructural y una fisura si no lo es.

La tercera definición es bien simple: consiste en hablar indistintamente de fisura o grieta sin hacer distinción!

Identificando fisuras

Basándonos en la segunda definición vamos a exponer los tipos más comunes de fisuras que nos podemos encontrar así como sus causas.

Tipos de fisuras y grietas en el hormigón.

Lo primero es aclarar la diferencia entre daño estructural y no estructural:

Aunque no sea muy intuitivo, el daño no estructural es el producido durante el proceso de elaboración, colocación y ganancia de resistencia del hormigón debido a una mala ejecución del mismo. Vamos a identificar algunas de las fisuras y grietas más comunes:

CausaTiempo de formaciónAspectoObservaciones
Asentamiento plásticoA las pocas horas del hormigonadoFisuras coincidentes con las barras de armadoPueden acabar siendo fisuras de gran tamaño
Retracción plásticaA las pocas horas del hormigonadoMapa de fisuración (afogarado) o fisuras largas en la superficie de las losas colocadas en ambiente seco o ventosoPueden llegar a alcanzar de 2 a 4 mm de ancho
Fisuras de origen térmico a corta edad (dilatación y contracción)A los primeros días de la puesta en obraDilatación – contracción: mapa de fisuras de poca profundidad, a veces solo se observan si se humedece la superficieImportantes en muros y piezas de gran longitud
Fisuras por retracción hidráulicaDespués de varios meses de la puesta en obraFisuras de forma similar a las de flexión o tracciónSi el hormigón es armado suelen ser de pequeña anchura y separadas
Fisuras de origen químico (corrosión y reacción álcali-árido)Después de varios años desde la finalización de la obraCorrosión: fisuras siguiendo las líneas de las barras principales, provocan la desintegración del hormigónInicialmente son pequeñas y van agrandando con el tiempo, el óxido puede ser visible en condiciones húmedas
Reacción álcali-árido: aparecen en condiciones de humedad y tienen forma estrellada o de espuelaLas fisuras pueden llegar a alcanzar un gran tamaño

Por otra parte el daño estructural es el producido por los esfuerzos que experimentan las estructuras al soportar todas las cargas, tales como flexión, compresión, cortante, etc…

CausaTiempo de formaciónAspectoObservaciones
Cargas de servicio (flexión, torsión, tracción…)Depende del uso de la estructuraCompresión: paralelas al esfuerzo y trazado irregularSon grietas pequeñas si el proyecto es adecuado, si son grandes son índice de un mal dimensionamiento de la estructura o de poca calidad
Tracción: perpendiculares al esfuerzo, son poco frecuentes
Flexión: en las proximidades de las armaduras traccionadas, trazado vertical.
Cortante: perpendiculares a la tensión, salen en el alma de las vigas y el extremo se bifurca en dos
Torsión: forman 45 grados con las barras de armaduras, trazado helicoidal
Punzonamiento: fractura de forma troncopiramidal

En unos días publicaremos otro artículo en el blog con el ensayo de extracción de testigos en una estructura de hormigón que hicimos el mes pasado.

Como siempre recordaros que estamos a vuestra disposición a través del formulario de contacto, el correo rt@rtarquitectura.com y en nuestras páginas de facebook, twitter e instagram, donde cada día enlazamos información sobre la ITE y la rehabilitación de edificios… os esperamos!

Fuentes: www.es.wikibooks.org / www.enriquealario.com / Hormigón (Manual Fdez. Cánovas)
